HSD-X消弧、消諧及過電壓保護裝置
消弧、消諧、選線及過電壓保護裝置適用于3～35kV三相非有效接地電力系統中，用來控制單相接地故障的進一步發展并限制各類過電壓，以提高電網運行的安全性和供電可靠性。
□裝置的適用范圍
■本裝置適用于3～35kV中壓電力系統；
■本裝置適用于中性點不接地、中性點經消弧線圈接地或中性點經高阻接地的電力系統；
■本裝置適用于電纜線路為主的電網，電纜與架空線路的混合電網以及架空電網。
□裝置的基本功能
■當系統發生單相接地故障時，可在30ms左右將故障相直接接地，有效控制故障的進一步發展。
●若是弧光接地，則立即熄滅電弧，將弧光接地過電壓穩定在線電壓的水平，可有效避免因單相接地引發的相間短路及因弧光接地過電壓導致的避雷器爆炸事故；
●若是金屬性接地，則可大大降低接觸電壓和跨步電壓，有利于保障人身安全；如果用于以架空線路為主的電網，則裝置動作5s后真空接觸器分閘，若是瞬時性故障，則系統恢復正常，若為永久故障則裝置再次動作后不再分閘。
●裝置動作后，面板顯示故障類型(金屬接地或弧光接地)和相別，同時輸出無源開關量接點信號。
■當發生PT斷線故障時，面板顯示故障類型和相別，裝置輸出接點信號，以便用戶對有可能因PT斷線導致誤動作的繼電保護進行閉鎖。
■裝置可將發生在相與相之間和相與地之間的各種過電壓限制在3.5倍左右，裝置動作后可將弧光接地過電壓限制到線電壓的安全水平。
■裝置配置RS485接口，可按照用戶提供的通訊規約進行數據遠傳。
■本裝置中的電壓互感器可以向計量儀表和繼電保護提供電壓信號，可取代常規的PT柜。
■本裝置具有事故追憶功能，可記錄l8次事件發生的時間和裝置動作狀態。
□裝置的可選功能
■本裝置可按用戶要求配置自動選線功能。
●本公司研制的小電流選線裝置，在金屬接地時主要依據線路零序電流的幅值選線，弧光接地時主要依據裝置動作前后線路零序電流的突變量進行選線?？朔顺Ｒ?guī)的選線裝置選線速度慢和弧光接地時選線準確率低的問題。
■本裝置可按用戶要求配置消(除)諧(振)功能。
●本裝置可配置本公司研制的專用不飽和電壓互感器，不僅從根本上破壞了鐵磁諧振的條件，同時避免了因過電壓引起的“燒PT”和“爆保險”的事故；
● 也可按照用戶要求，選用普通PT同時配置微機消諧裝置來消除鐵磁諧振
□裝置的主要部件及其作用
■三相組合式過電壓保護器HSD-GB
HSD-GB是我公司早期的產品，與一般的氧化鋅避雷器(MOA）結構不同，主要具有以下優點：
●HSD-GB過電壓保護器采用大能容ZnO非線性電阻和放電間隙組合而成，兩者互為保護，放電間隙使ZnO非線性電阻的荷電率為零，ZnO非線性電阻不會老化； ZnO非線性電阻又使放電間隙動作后無續流，放電間隙不再承擔滅弧任務，使用壽命長。
●HSD-GB過電壓保護器的沖擊系數為1，各種電壓波形下放電電壓值相等，保護性能不受過電壓波形的影響。
●HSD-GB放電瞬時值與殘壓相近，無截波，有利于保護繞組型設備的匝間絕緣。
●HSD-GB過電壓保護器采用四星形接法，可使相間過電壓大大降低。與常規避雷器相比，相間過電壓降低了60～70％，保護的可靠性大為提高。
HSD-GB過電壓保護器是本裝置中限制各類過電壓的第一器件，在接觸器JZ未動作之前將電壓限制在安全范圍以內。
■高壓限流熔斷器組件FUR
高壓限流熔斷器組件是整個裝置的后備保護器件，可防止因誤接線或裝置故障造成誤判斷進而導致相間短路，具有以下特殊功能：
(1)開斷容量大，可達63kA～160kA；
(2)開斷迅速，開斷時間一般為l～2ms；
(3)限流效果好，可把故障電流限制在最大短路沖擊電流的l/3～1/7 以下
■帶有輔助二次繞組的電壓互感器PT
當被保護的系統發生單相接地時，電壓互感器的開口三角兩端電壓U△立即由低電位變成高電位，使控制器投入工作。
□裝置的特點
■裝置動作速度快，可在30ms左右快速動作，大大縮短單相接地電弧的持續時間；
■裝置動作后可立即熄滅電弧，并能有效限制弧光接地過電壓；
■裝置動作后，允許系統對地的電容電流連續通過至少2小時以上，用戶可以在完成轉移負荷的倒閘操作之后再處理故障線路：
■本裝置的保護功能不受電網規模和運行方式的影響；
■本裝置具有較高的性價比；
■本裝置利用電弧熄滅前后故障線路零序電流突變量最大的特點進行選線，可大大提高選線準確率。
□裝置的構成與工作原理

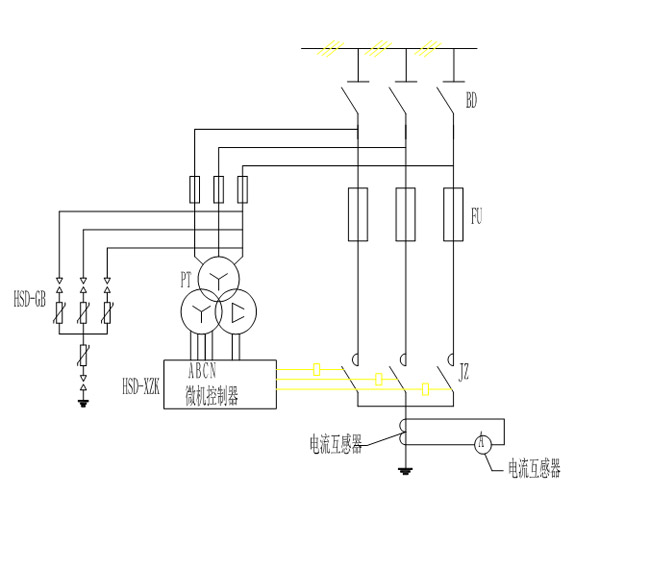

裝置主要由高壓隔離開關、電壓互感器、高壓真空接觸器、三相組合式過電壓保護器、高壓限流熔斷器等組成，原理接線見圖1。
系統正常運行時，開口三角電壓U△很小，控制器面板顯示“投運”。當U△由低電平變成高電平時，表明系統發生故障。此時微機控制器ZK立即啟動中斷，根據PT二次輸出Uao、Ubo、Uco進行故障類型和相別的判斷：
▼若為單相PT斷線故障，則裝置面板上顯示故障相別和斷線，并輸出無源開關量接點信號。
▼若為單相接地故障，則裝置面板上顯示故障相別和接地類型，同時向故障相真空接觸器發出合閘命令，并輸出無源開關量接點信號。
▼若用于以架空線路為主的電網，則裝置動作5s后真空接觸器自動分閘，如果為瞬時性接地故障，則系統恢復正常，如果為永久性接地故障，則裝置再次動作后真空接觸器不再分閘。
PT開口三角電壓由低電平變成高電平時，小電流選線模塊立即對各條線路的零序電流進行數據采集，若無單相接地故障，則恢復正常；若發生單相接地故障，則在 故障相真空接觸器合閘并熄滅電弧后再次對線路零序電流進行數據采集。根據故障線路在接地電弧熄滅前后突變量最大的原理，選出故障線路并在面板上顯示故障線 號，同時輸出無源開關量接點信號。
□裝置的型號及主要技術參數

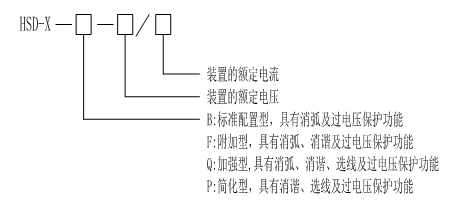

■型號的含義
裝置的額定電壓：7.2 12 40.5(kV)
裝置的額定電流：50 63 80 100 125 160 200 250 315(A)

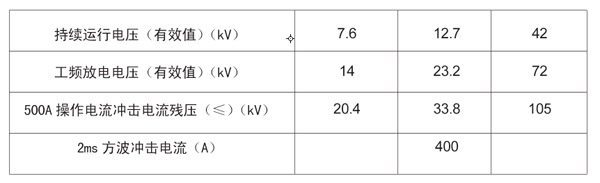

■三相組合式過電壓保護器的性能指標
□選型設計要求
■裝置的額定電壓與系統的運行電壓相符。
■裝置的額定電流不小于被保護系統的最大對地電容電流。
■對于總降變電所的6～35kV母線應選用標準配置型、附加型或加強型；
■對于由總降變電所供電的下級配電所母線，可選用簡化型；
■對于由外系統供電的6～35kV的配(變)電所的電源母線，建議選用加強型，也可根據系統實際需
要選用簡化型。
□結構、外形和安裝尺寸

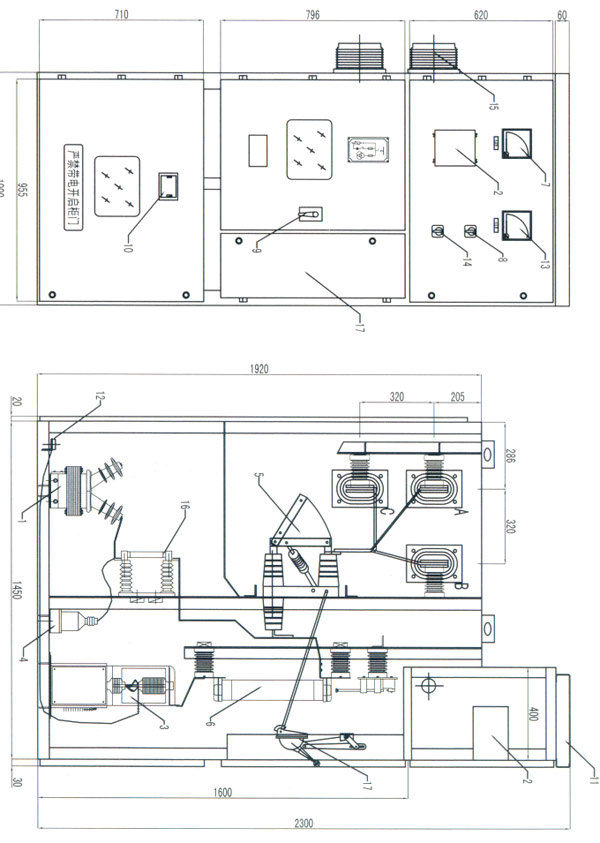

結構見圖2
35kV柜體的參考尺寸：1800x2800x2800(mm)(寬x深x高)
6～10kV柜體的參考尺寸：1000x1500x2300(mm)(寬x深x高)或800x1500x2300(mm)，
也可根據用戶要求，協商后特殊生產。
說明：
1、電壓互感器
2、微機控制器
3、交流真空快速接觸器
4、三相組合式過電壓保護器HSD-GB
5、高壓隔離開關
6、高壓限流熔斷器FU
7、對地電容電流表
8、電壓轉換開關
9、電磁鎖
l0、照明裝置
11、柜頂小母線室
12、接地銅排
13、電壓表
14、消弧投退開關
15、穿墻套管
16、高壓熔斷器
l7、操作機構
□使用環境條件
●環境溫度 戶內型-15℃～+60℃特殊可做到-30℃～+60℃ 戶外型-40℃～+60℃
●海拔高度 ≤l000m，特殊情況可達4000m
●使用環境 不得有粉塵、煤氣、煙氣等具有爆炸性的混合物
□訂貨須知
●用戶應提供相關的系統額定電壓、系統最大單相接地電容電流，作為消弧的設計依據。
●柜體的尺寸，由我公司工程師進行設計并經用戶簽字確認以后，方能最終確定。
●用戶應明確裝置的功能(包括基本功能和可選功能)，如有特殊要求應在訂貨時提出。
●需要其它額外附件或備件，應在訂貨時注明所需的各種名稱、規格及數量。
□安裝、調試、維護
●本公司負責根據用戶的要求進行圖紙設計及參數選擇，設備組裝調試完畢后，由專業檢測人員檢測合格后方能出廠。如用戶需要，本公司可負責現場安裝指導及調試服務，用戶提供必要的配合與協助。
●設備正常工作時不需要維護和檢修，只在裝置動作后，檢查熔斷器撞桿是否彈出。
●用戶在遵守保管及使用規則的情況下，從安裝使用之日起12個月，或從發貨之日起18個月期限內 (以先到期的日期為準)，產品由于質量原因而發生損壞和不能正常工作，制造廠無償為用戶更換或維修。
●本公司對設備實行終生維修并長期以優惠的價格提供備品備件。
□包裝、運輸、儲存
●一般采用木箱包裝，柜體底座應固定在包裝箱底板上。
●不宜在三級以下公路上長距離運輸，必要時可拆散包裝，重要部件盡量不采用公路運輸。
●長期不用時，應儲存在干燥、通風的倉庫內，不宜長期在戶外儲存。
